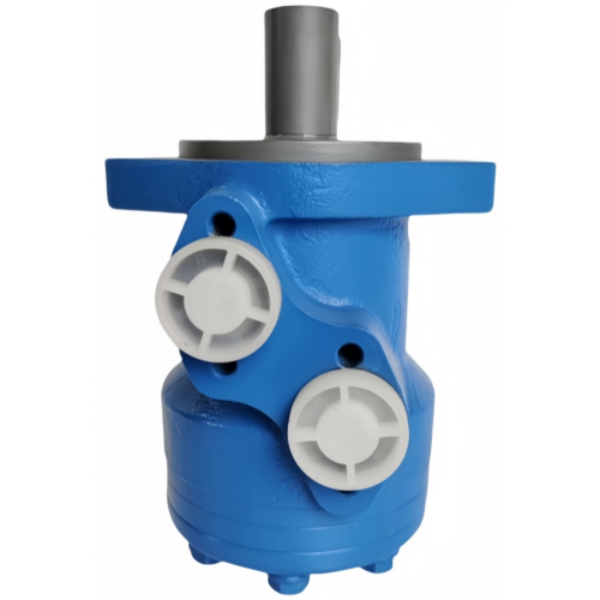

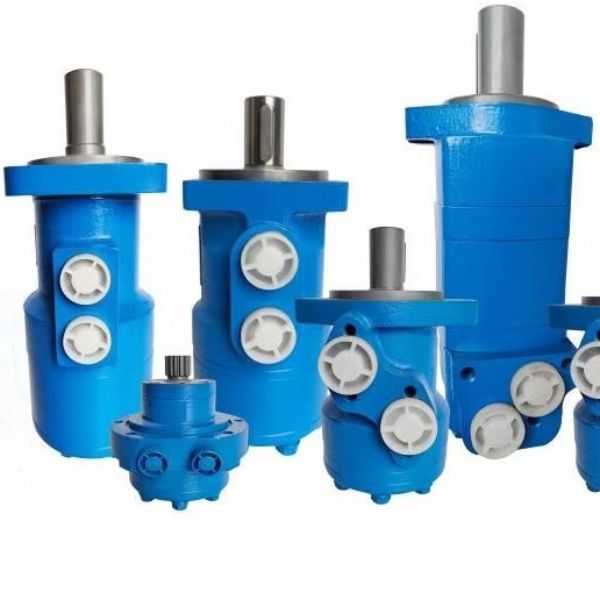

BMR系列擺線馬達

BMR系列擺線馬達是一種軸配流低速大扭矩液壓馬達，以下是對其的詳細解析：
一、BMR系列擺線馬達的核心特點
結構與設計優勢
軸配流結構：采用軸向配油方式，體積小、重量輕，內置2個單向閥，無需外接泄油管。
鑲柱式轉定子副：6/7齒設計，高壓力下自動補償，確保高效與長壽命。
高壓軸密封：可承受較高背壓，支持串、并聯使用。
低摩擦設計：采用有滾柱的擺線輪組，機械效率高。
性能表現
低速大扭矩：排量范圍34-389 ml/r，最大連續扭矩達380 N·m（BMR-250及以上型號）。
寬轉速范圍：連續轉速5-830 rpm，適用于低速穩定運行與高速轉場。
高壓力適應性：額定壓力14 MPa，進油口最大連續壓力17.5 MPa。
低噪音：配流系統優化設計，滿足低噪聲要求。
可靠性與壽命
材質與工藝：殼體采用球墨鑄鐵，關鍵零件由加工中心和數控機床加工，密封件與高強度螺釘采用知名品牌。
過載保護：啟動特性好，過載時自動保護，壽命長。
二、BMR系列擺線馬達的型號規格
型號 排量 (ml/r) 最大壓降 (MPa) 最大扭矩 (N·m) 轉速范圍 (rpm) 最大流量 (L/min) 重量 (kg) 長度 (mm)
BMR-50 51.7 14 (連續) 93 (連續) 10-775 40 6.5 108
BMR-80 80.5 14 (連續) 152 (連續) 10-750 60 6.9 113
BMR-100   100.5 14 (連續) 194 (連續) 9-600 60 7.0 116.5
BMR-125   126.3 14 (連續) 237 (連續) 9-475 60 7.3 121
BMR-160  160.8 14 (連續) 310 (連續) 8-375 60 7.5 127
BMR-200   200.9 14 (連續) 369 (連續) 7-300 60 8.0 134
BMR-250  252.6 11 (連續) 378 (連續) 5-240 60 8.5 143
BMR-315   321.5 9 (連續) 378 (連續) 5-190 60 9.0 155
BMR-400  401.9 7 (連續) 360 (連續) 5-160 60 11.0 169
三、BMR系列擺線馬達的應用場景
工業機械
注塑機調模：BMR-50至BMR-200型號適用于注塑機的螺桿驅動與調模操作，提供穩定扭矩與低速精度。
機床與工作平臺：BMR-125至BMR-315型號驅動回轉機械、工作平臺，實現平穩旋轉與定位。
農業與林業
清掃機與鋸木機：BMR-80至BMR-160型號適用于農業清掃設備、林業鋸木機，提供高扭矩與低速穩定性。
鉆機與錨桿鉆機：BMR-250及以上型號用于煤礦錨桿鉆機動力源，承受高負載與沖擊。
工程機械
提升絞盤與卷筒驅動：BMR-200至BMR-400型號適用于起重機、絞盤，提供大扭矩與可靠過載保護。
履帶與輪子行走機構：BMR-125至BMR-315型號驅動工程機械行走系統，實現低速爬坡與高速轉場。
特殊場景
間隙工作設備：如注塑機調模、鉆機等，BMR系列適用于負載較小且間斷工作的場合。
低速高精度需求：BMR-50至BMR-100型號適用于需要低速穩定運行的設備，如旋轉臺、精密機械。
四、選型建議
負載匹配：根據扭矩需求選擇排量，重載場景優先選擇BMR-250及以上型號。
壓力驗證：系統壓力≤14 MPa選標準型，14-17.5 MPa需確認進油口壓力適配性。
轉速要求：低速場景選BMR-250（5-240 rpm），高速場景選BMR-50（10-775 rpm）。
安裝與空間：根據設備布局選擇法蘭、軸向或徑向安裝，BMR系列結構緊湊，適合空間受限場景。
BMR系列擺線馬達憑借其低速大扭矩、高效率、長壽命的特點，成為工業、農業、工程機械等領域低速傳動場景的理想選擇。
