IPH-4B-25-LT-20齒輪泵型號說明及使用說明,不二越IPH型系列IP泵

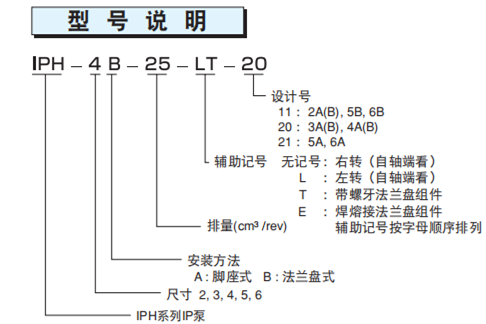

IPH-4B-25-LT-20齒輪泵型號說明：

IPH型系列IP泵
    是一種新設計系列，所有型號均與舊的設計型號在安裝上具有互換性。但是，IPH–3/4尺寸中與10/12型部分密封零件不可以互換。
①： 采用專利技術用軸向和徑向加壓形式提高了效率，壓力可達到30MPa{306kgf/cm2高壓}。
②： 良好的耐磨性和極強的使用壽命。
③： 采用修正漸開線，短齒牙內嚙合設計方式減少脈沖，降低了噪音，非常安靜。
④： 結構簡單，維護容易。

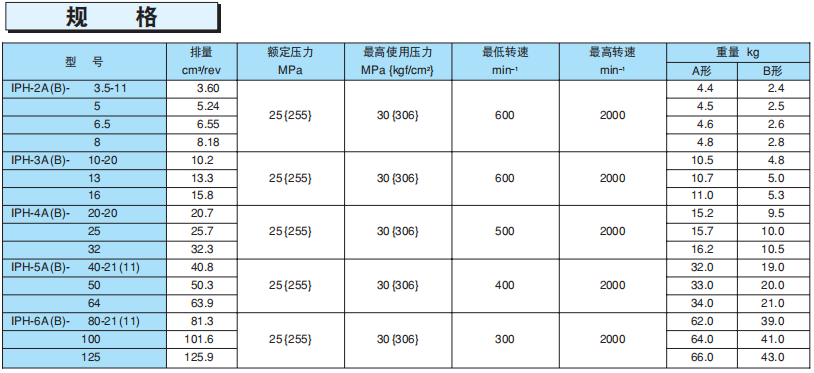

不二越IPH型系列IP泵規格參數：

●使用
1. 液壓油請使用相當R&O型，耐抗磨性的ISO VG32?68產品（粘度指數90以上）。另外，運行時粘度請使用 2 0 ~150mm2/s范圍的產品。
2. 液壓油溫范圍為5?65℃。起動時油溫在5℃以下時，請加溫液壓油，或采用低壓預運行使油溫達到5℃。環境溫度為0?60℃范圍。
3. 吸油壓力為–0.02?+0.03MPa {–0.2?+0.3kgf/cm2}，吸油口流速在2m/sec以內。
4. 驅動聯軸與采用皮帶輪、齒輪傳動一樣，軸端部避免施加徑向和軸向負荷。安裝方向采用泵軸水平方向。
5. 吸油濾網請使用過濾精度100μm左右（150目孔）的規格。同時，在返回油箱的管路上安裝25μm的在線過濾器。
6. 液壓油的污染程度請控制在NAS10級以內。另外，注意防止混入水，異物等以及油變色。油發生白濁時，說明混入氣泡，呈茶色時，說明油已劣化。
7. 運行時，泵的最低轉速請保持在商品說明書中的轉速范圍內。當進行可變速運行時，請將泵的負載壓力置于卸載的狀態。為減小氣穴產生的影響，請考慮吸油側的配管條件，以盡量減少吸入負壓。
8. 使用水乙二醇類液壓油時，請參照O-3頁。
9. 首次起動時，反復操作電機的點動（起動，停止）開關，排出泵內和吸油配管內的空氣。
10.對于起動時排氣困難的回路，請使用排氣閥。（參照C-13）
11.運行前請向泵內注油，以保證泵滑動面的充分潤滑。
12.泵軸與電機軸同芯的偏芯誤差為0.05mm以下，泵的安裝臺架請選用有足夠剛性的材料。（角度誤差為1°以內）
13.發動機驅動時請與我們聯系。
